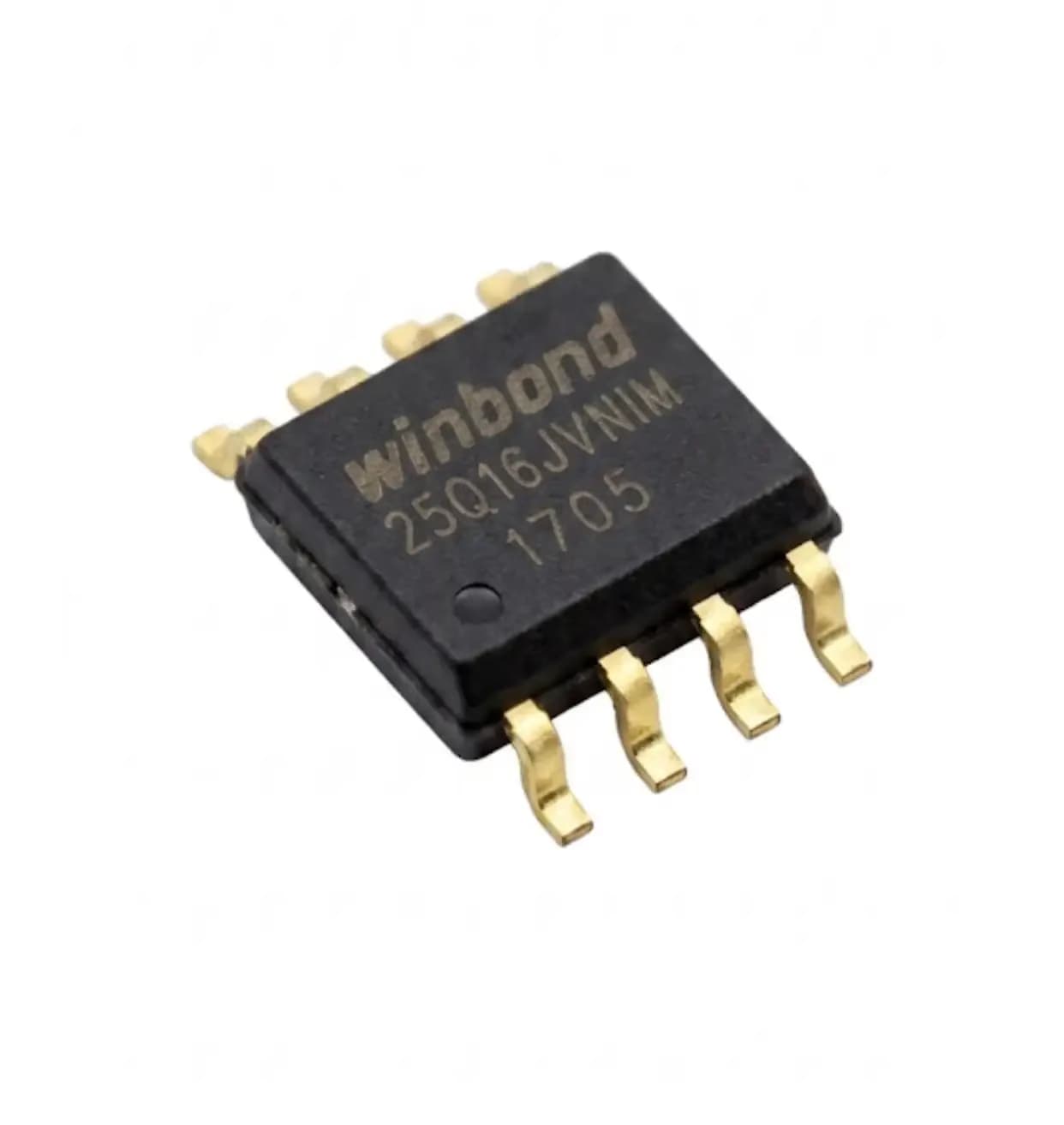

Winbond PS5 Flash IC TVNIM SOP8

La puce BIOS Winbond PS5 Flash IC TVNIM SOP8 est le composant de remplacement qu’il vous faut quand votre PlayStation 5 refuse de démarrer après une corruption logicielle ou un échec de mise à jour. Cette mémoire Flash SPI NOR de 16 Mbit, logée dans un boîtier SOP-8 compact, est spécialement conçue pour les réparateurs et les techniciens qui doivent restaurer une carte mère de première génération. Contrairement à un composant générique, il s’agit d’une pièce authentique qui assure une compatibilité électrique et logicielle parfaite avec le firmware Sony.

Pourquoi remplacer cette puce sur une PS5?

Quand une console affiche un écran noir, s’éteint de manière inattendue ou reste bloquée en mode sans éclairage (No LED), le diagnostic pointe souvent vers le pont sud ou son firmware corrompu. Cette puce mémoire SPI stocke les instructions critiques que le processeur exécute au tout début du démarrage. Si ces données sont altérées, la console ne peut tout simplement pas s’initialiser. En remplaçant physiquement l’ancien composant par cette version neuve, vous éliminez le risque d’une panne liée à un secteur mémoire défectueux ou à une mauvaise écriture, et vous redonnez à la carte mère sa séquence de boot d’origine.

Comment identifier le bon modèle pour votre réparation?

La compatibilité ne dépend pas du modèle de console (CFI-1XXX), mais de la référence exacte gravée au laser sur le dessus de la puce déjà soudée. Avant de commander, ouvrez votre console et lisez le marquage sur le composant situé à côté du Southbridge. Si vous voyez l’inscription Winbond 25Q16JVNIM ou une variante proche, cette pièce est la bonne. Le boîtier SOP-8 à 8 broches se soude en surface et correspond aux pads des premières révisions de cartes mères. Une correspondance parfaite évite les conflits de tension et les erreurs de lecture, garantissant une reconnaissance immédiate par le système.

Ce qu’il faut savoir avant de souder

Cette puce est livrée vierge. Pour qu’elle fonctionne, vous devez impérativement y flasher le firmware correct à l’aide d’un programmateur externe compatible SPI avant de la souder sur la carte. Cette étape est indispensable: une puce vide ne contient pas les données de démarrage et la console ne pourra pas l’utiliser. Prévoyez un poste de soudure à air chaud avec une panne fine, car les broches sont rapprochées et le pad du dessous nécessite une chauffe homogène pour une connexion fiable. La fenêtre d’écriture rapide (3 ms par page) accélère le flashage, mais exige un programmateur stable pour ne pas corrompre le fichier en cours d’opération.

Pour qui est vraiment cette pièce?

Ce composant s’adresse aux ateliers de réparation et aux passionnés avertis qui maîtrisent la microsoudure et possèdent déjà un programmateur SPI. Si vous avez déjà diagnostiqué une panne de No LED sans court-circuit sur les rails d’alimentation, remplacer cette mémoire NOR est une solution ciblée et économique pour récupérer une console qui serait autrement bonne pour la benne. Vous évitez le rachat d’une carte mère entière et vous redonnez vie à une machine parfaitement fonctionnelle sur le plan matériel.
